LITFSI含量对SPE电导率的影响

2021-10-05 18:30:00
何妍
原创
117
摘要:在 PAN/EVA/LITFSI体系中LITFSI最佳浓度为10%。恒定LITFSI含量为4%, 增塑剂浓度对SPE电导率的影响

  固定增塑剂含 量为50%, LITFSI含量对SPE电导率的影响如图 1所示。 随 LITFSI含量增加在各温度下SPE电导率随之 增大 , 当 LITFSI含量超过 10%,SPE电导率不再提高 ,而是有下降趋势 。 在低锂盐浓度时 ,随锂盐浓度增加体系中的自由离子数增多 ,离子电导率亦随之增 大。当低锂盐浓度超过临界点后 ,自由离子易形成离子对 ,离子对的形成对 电导率不但没有贡献 ,反而对 自由离子的传输增大其位垒 , 降低其电导率 。在 PAN/EVA/LITFSI体系中LITFSI最佳浓度为10%。恒定LITFSI含量为4%, 增塑剂浓度对SPE电导率的影响如图2.

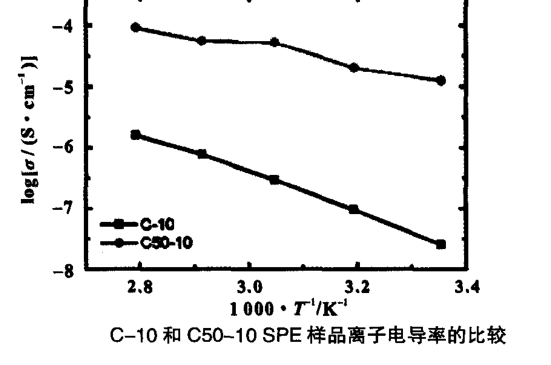

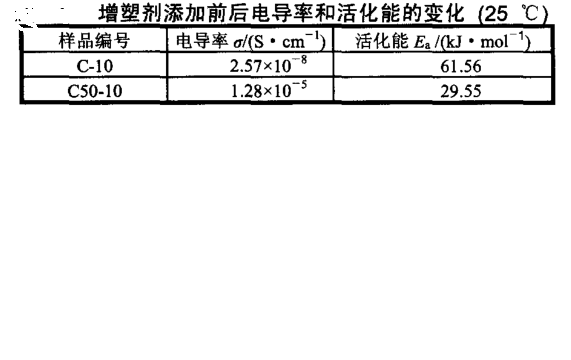

  图 3 是C-10和 C50-10样品离子电导率的比较 。 在锂盐含量均为10%时 , 无 2一氰 基 乙醚增 塑剂 的SPE电导 率为2.57x10-8S/cm(25 ℃),添加质量分数为 50% 2一氰基乙醚增塑剂的 SPE电导率为 1.28x10-5S/cm (25℃ ),2一氰基 乙醚增塑剂 的加入使室温下 SPE 电导率提升 约 3个 数量级 。 根据 图2 的数据可以计算 得出 C-10和 C50-10离子 传导 活化能 (图4)。 显然增 塑剂的加入降低了 离子传导活化能,增大了离子传输能力 ,提高了SPE膜的离子电导率。


联系我们
联系人: 王经理
电话: 021-64196855
传真: 021-38228591
Email: sales@moiear.com
网址: www.moiear.cn
地址: 中国(上海)自由贸易试验区临港新片区丽正路1628号4幢1-2层
